11 juin 2006 - assemblage des nervures - suite

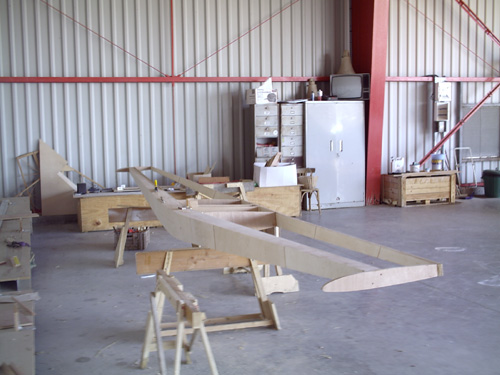

au centre, les "nervures n°0" ont été ajoutée. Elles n'assurent pas la forme du profil car elles sont située au niveau du fuselage, soit la cabine de pilotage.
Elles supportent le plancher et le train principal

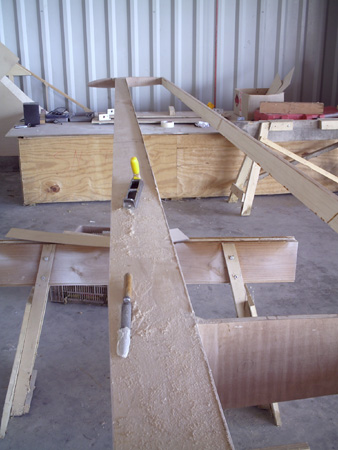

L'âme dernièrement collée doit etre ajustée à la forme du longeron : rabot - lime -papier de verre ..

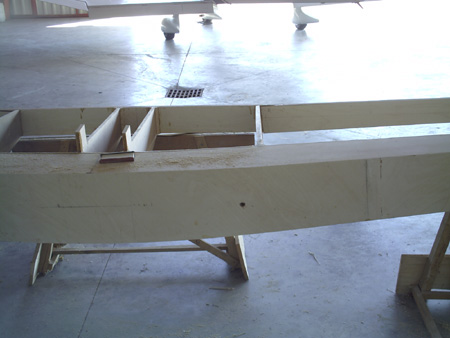

Vue de la face avant du longeron:
Une lumière a été percée, il s'agit du passage du foureau de la fixation de l'aile.

17 - 18 juin 2006 - assemblage des nervures - suite

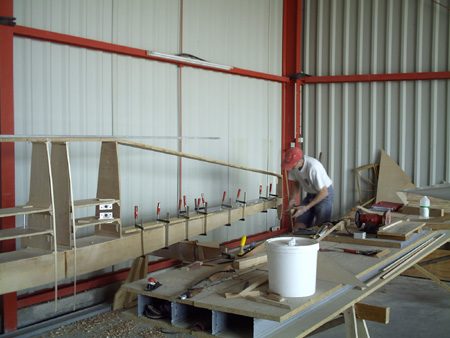

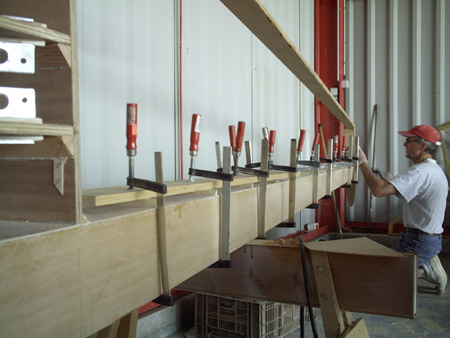

Avant de coller les nervures, les chanlattes sont collées sur le longeron pour servir de guide.

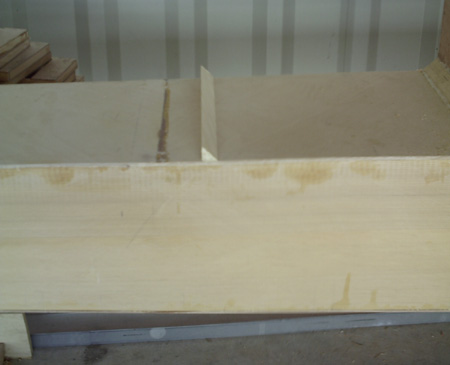

Détail d'une chanlatte présentée sur le longeron.
