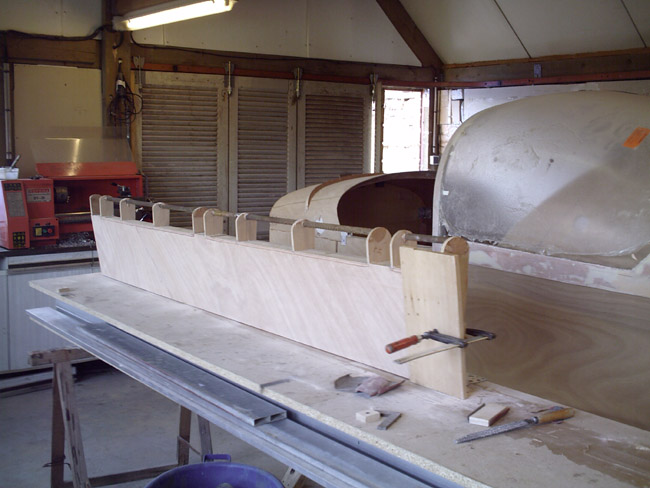

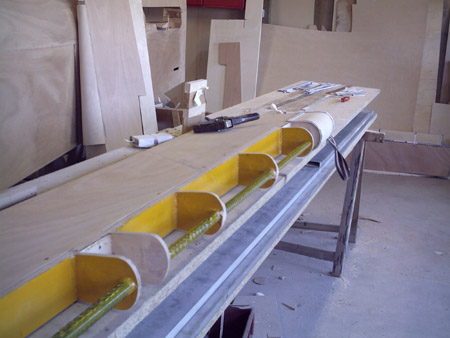

avril 2006 - les ailerons




 Avant d'achever le coffrage de l'aileron avec un contreplaqué en bouleur de
1 mm d'épaisseur, un vernis est appliqué sur les surfaces.


avril 2006 - un peu de technique : l'enture



La réalisation d'une enture de 10mm sur une planche de CTP de bouleau de 1 mm

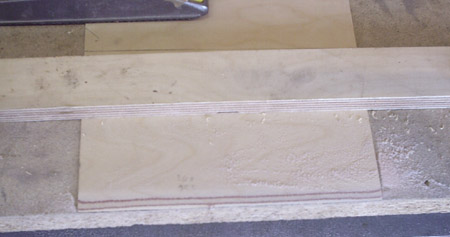

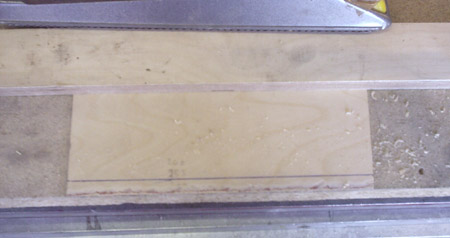

ETAPE 1 - tracer la surface à enturer

ETAPE 2 - poncer (abrasif fort)





ETAPE 3 - poncer encore...

Ainsi, nous obtenons un biseau constant : qui permettra de coller deux planhes sur un une bande dont la largeur correspond à 10 fois l'épaisseur. La pièce obtenue en assemblant deux planches aura une solidité et des propriétés mécaniques comparables à une planche constituée d'un seul tenant.
